多次脈沖法作為該系統的核心測試技術，雖具備波形易判讀、測試準確性高的顯著優勢，但要獲取理想、清晰的可判讀波形，實現精準故障定位，仍需掌握規范的操作技巧。現場按多次脈沖法完成線路接線后，首次施加沖擊高壓的測試僅為試測，通常難以獲得理想波形。由于測試前無法預設故障點距離及故障點抗電強度，若沖擊電壓施加不足，故障點無法被高壓擊穿并產生電弧，將無法采集到故障回波，僅能觀測到終端開路波形。因此，需逐步提升沖擊電壓，直至觀測到清晰的故障回波，方可進入正式測試環節。
其次，當故障點與測試端距離較遠時，故障回波信號會存在衰減，導致回波強度不足，此時需通過調整發射測試脈沖寬度，增強回波信號的可識別性。該測試儀器預設“短距離”“中距離”“長距離”三種脈沖寬度模式，分別適配不同范圍的故障測試：其中“短距離”脈沖適用于1Km以內故障測試，“中距離”脈沖適用于3Km以內故障測試，“長距離”脈沖適用于3Km～16Km范圍內的故障測試。脈沖寬度調整操作如下：點擊設備屏幕右側“脈沖寬度”觸摸鍵，觀察屏幕下方參數提示欄中三種脈沖寬度的循環顯示，待顯示至所需脈沖寬度時，即可開展后續測試操作。
再者，因測試前對故障點抗電強度未知，且多次脈沖法在沖擊高壓工況下應用時，“多次脈沖產生器”會對施加于故障電纜的沖擊電壓產生一定衰減，導致部分采用沖擊高壓電流取樣法可擊穿的電纜故障，在多次脈沖法測試中可能無法實現故障點擊穿。基于此，首次施加沖擊高壓時，應盡量選取較高電壓等級，通常首次沖擊高壓需達到20kV及以上。測試過程中，可通過觀察故障回波脈沖與發射脈沖的極性關系，判斷沖擊電壓施加是否合理——若二者極性相反，說明電壓施加符合測試要求。通常情況下，多次脈沖法測試電纜故障時，最高沖擊電壓可調節至35～45KV。
最后，為確保故障點充分擊穿，并保障電弧具有足夠的延續時間，建議選用電容量為2μF、耐壓等級不低于40KV的儲能電容。綜上，采用多次脈沖法測試時，需通過多次調節“波形位移”“輸入振幅”電位器、“長度選擇”按鍵及沖擊高壓幅度，逐步優化波形質量，直至獲得理想可判讀波形。需特別注意的是，多次脈沖法測試過程中，高壓設備與故障電纜之間串聯有“多次脈沖產生器”，實際施加于電纜故障相的沖擊電壓，會略低于高壓發生器的輸出電壓。若高壓發生器輸出電壓已達到35KV及以上，故障點仍未被擊穿，則需切換測試方法，將多次脈沖法改為沖擊高壓閃絡法，采用傳統電流取樣法繼續開展測試。

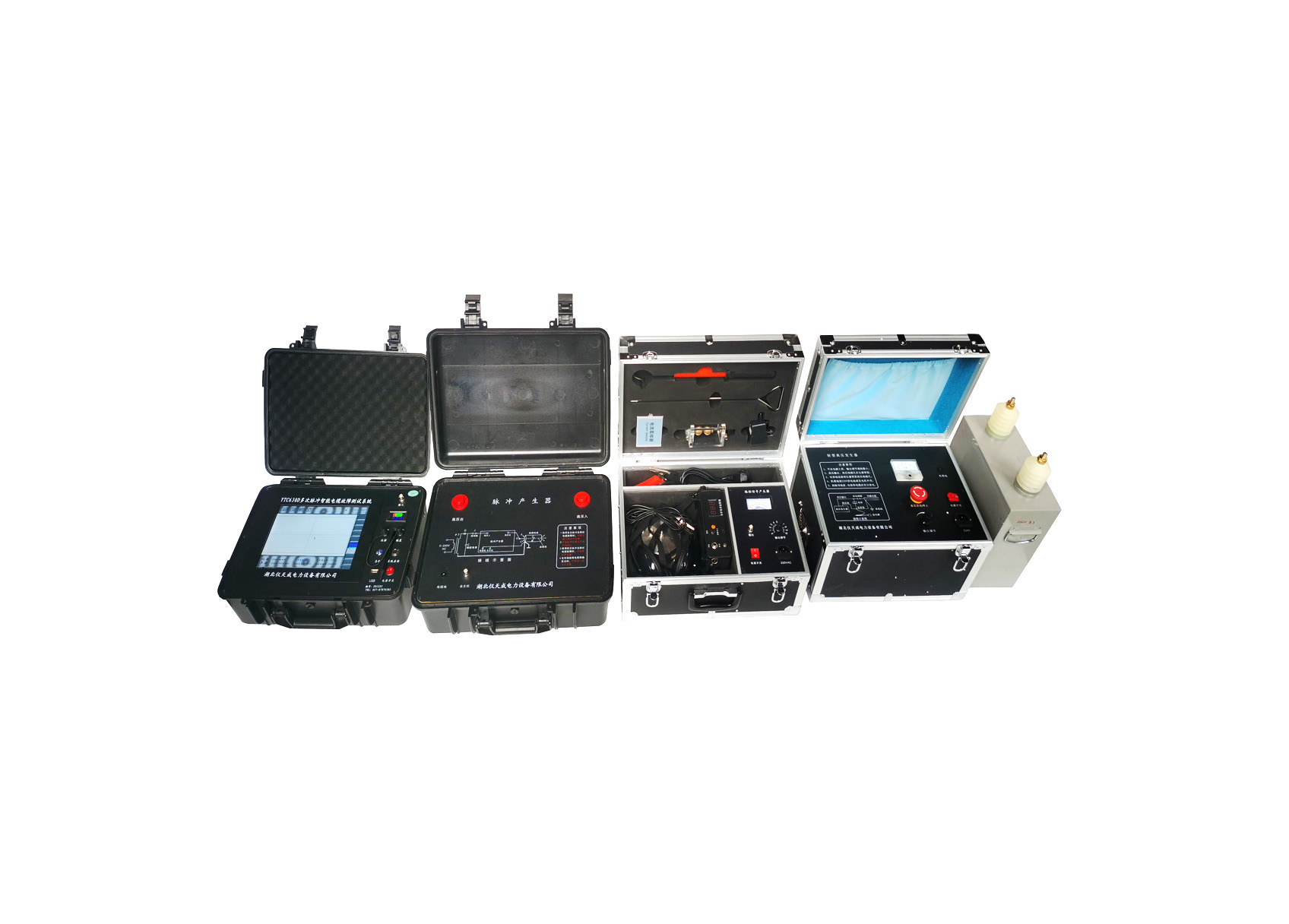

綜上，多次脈沖智能電纜故障定點儀的操作技巧，核心在于精準把控參數設置、規范執行接線流程、科學解讀波形特征，同時兼顧安全操作與環境適配。掌握上述技巧，既能充分發揮系統的智能優勢，將測試精度控制在50cm以內，大幅提升故障排查效率，減少停電損失與運維成本，也能有效規避操作失誤帶來的設備損壞與安全隱患。
